Hexagon Absolute Arm 7-akset
7-akset målearm for både probing og 3D-skanning – bytt mellom skanner og probe i samme måleøkt, i serie 83, 85 og 87 med målevolum fra 2,0 til 4,5 meter.
Oversikt
Probing og skanning i én arm
Absolute Arm bærbare CMM-systemer er enkle å bruke, reduserer belastning og maksimerer produktiviteten, slik at måleprosessene holder seg effektive og feilfrie.
Den 7-aksede modellen kombinerer probing og 3D-skanning i samme arm, og finnes i serie 83, 85 og 87 med målevolum fra 2,0 til 4,5 meter.
Bruksområder
- Skanning for reverse engineering
- Flatekontroll mot CAD
- Kombinert probing og skanning i kvalitetskontroll
Bransjer
- Verkstedindustri
- Forsvar og aerospace
- Olje, gass og offshore
Egenskaper
Teknologi og funksjoner
Probing og skanning i én arm
Bytt mellom laserskanning og probing i samme måleøkt. Skanneren tas av og settes på med ett grep, uten ny justering.
Velg skanner

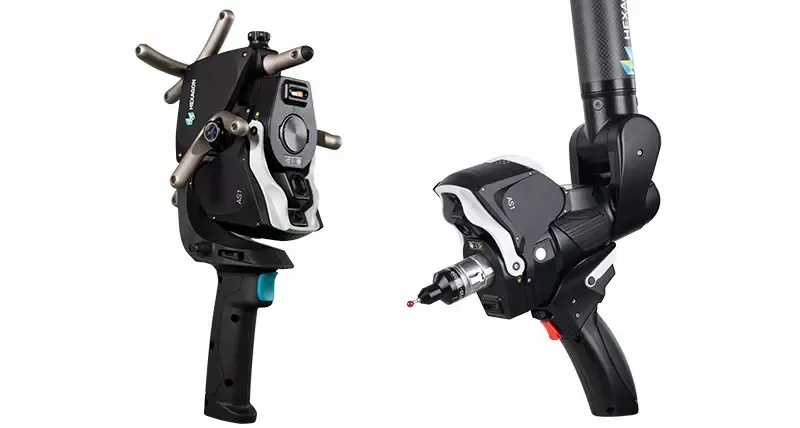

Absolute Scanner AS1 (blå laser, flaggskip), AS1-XL (ekstra bred skannelinje og stor arbeidsavstand for store flater) eller RS5 (rimeligere allround-skanner).
SHINE-teknologi (AS1 og AS1-XL)
Skanner 99 % av overflatetyper med standardinnstillinger, også blanke og mørke flater, uten spray og uten å redusere hastigheten.
Full skannehastighet trådløst
300 Hz over Wi-Fi eller én kabel. Batteridrift og Wi-Fi med Control Pack.
OLED-berøringsskjerm på håndleddet
Endre innstillinger og se resultater uten å gå til PC-en.
Modulært håndledd
Pistolgrep i tre størrelser, eller fjern grepet helt for å nå inn i hull og hulrom.
Absolute Encoders
Patenterte enkodere i alle ledd. Ingen oppvarmingstid eller referering før bruk.
Zero-G Counter Balance
Motvektssystem og lavfriksjonsgrep som reduserer tretthet og gir bedre nøyaktighet.
HomeDock og SmartLock
Armen parkeres og låses mellom målinger og under transport.
Tilbakemelding og overvåking
Lys, lyd og vibrasjon varsler ved endringer i temperatur, stabilitet i basen og belastning på leddene. SMART-systemet overvåker armen kontinuerlig.
IP54
Arm og skannerne AS1 og AS1-XL er beskyttet mot støv og vannsprut, med drift fra 5 til 45 °C. Ifølge Hexagon var Absolute Arm verdens første IP54-klassifiserte bærbare målearm.
Lett
Selv den største armen veier under 13 kg.
Kan brukes med lasertracker
AS1 og AS1-XL kan monteres på Absolute Positioner AP21 og brukes sammen med en lasertracker for større objekter.
Sertifisert nøyaktighet
Probing sertifisert iht. ISO 10360-12, og hele skannesystemet iht. ISO 10360-8 Annex D. Sertifisert kuleartefakt følger med, så brukeren kan verifisere nøyaktigheten selv.
Service
24 måneders fabrikkgaranti og ti års servicegaranti.
Spesifikasjoner
Tekniske data
Serie 83 – inngangsnivå
| Modell | E UNI | P SIZE | L DIA | P FORM | AS1 SSA | AS1-XL SSA | RS5 SSA | Maks rekkevidde |
|---|---|---|---|---|---|---|---|---|
| 8320-7 | 0,039 mm | 0,015 mm | 0,048 mm | 0,033 mm | 0,057 mm | – | 0,059 mm | 2,48 m |
| 8325-7 | 0,048 mm | 0,019 mm | 0,057 mm | 0,038 mm | 0,062 mm | 0,114 mm | 0,065 mm | 2,98 m |
| 8330-7 | 0,064 mm | 0,027 mm | 0,086 mm | 0,049 mm | 0,078 mm | 0,142 mm | 0,088 mm | 3,48 m |
| 8335-7 | 0,082 mm | 0,035 mm | 0,108 mm | 0,060 mm | 0,095 mm | 0,169 mm | 0,100 mm | 3,98 m |
| 8340-7 | 0,104 mm | 0,043 mm | 0,134 mm | 0,073 mm | 0,113 mm | 0,198 mm | 0,116 mm | 4,48 m |
| 8345-7 | 0,135 mm | 0,053 mm | 0,168 mm | 0,090 mm | 0,155 mm | 0,236 mm | 0,164 mm | 4,98 m |
Serie 85 – balanse mellom pris og nøyaktighet
| Modell | E UNI | P SIZE | L DIA | P FORM | AS1 SSA | AS1-XL SSA | RS5 SSA | Maks rekkevidde |
|---|---|---|---|---|---|---|---|---|
| 8520-7 | 0,029 mm | 0,010 mm | 0,038 mm | 0,021 mm | 0,039 mm | – | 0,043 mm | 2,48 m |
| 8525-7 | 0,031 mm | 0,012 mm | 0,048 mm | 0,025 mm | 0,045 mm | 0,097 mm | 0,046 mm | 2,98 m |
| 8530-7 | 0,053 mm | 0,020 mm | 0,080 mm | 0,035 mm | 0,061 mm | 0,129 mm | 0,063 mm | 3,48 m |
| 8535-7 | 0,064 mm | 0,024 mm | 0,096 mm | 0,043 mm | 0,075 mm | 0,147 mm | 0,076 mm | 3,98 m |
| 8540-7 | 0,081 mm | 0,029 mm | 0,117 mm | 0,050 mm | 0,085 mm | 0,159 mm | 0,087 mm | 4,48 m |
| 8545-7 | 0,113 mm | 0,040 mm | 0,140 mm | 0,065 mm | 0,134 mm | 0,189 mm | 0,141 mm | 4,98 m |
Serie 87 – høyest nøyaktighet
| Modell | E UNI | P SIZE | L DIA | P FORM | AS1 SSA | AS1-XL SSA | RS5 SSA | Maks rekkevidde |
|---|---|---|---|---|---|---|---|---|
| 8725-7 | 0,027 mm | 0,011 mm | 0,042 mm | 0,021 mm | 0,041 mm | 0,087 mm | 0,042 mm | 2,98 m |
| 8730-7 | 0,048 mm | 0,016 mm | 0,072 mm | 0,032 mm | 0,054 mm | 0,103 mm | 0,056 mm | 3,48 m |
| 8735-7 | 0,060 mm | 0,019 mm | 0,087 mm | 0,038 mm | 0,065 mm | 0,121 mm | 0,068 mm | 3,98 m |
| 8740-7 | 0,075 mm | 0,025 mm | 0,106 mm | 0,043 mm | 0,076 mm | 0,138 mm | 0,078 mm | 4,48 m |
| 8745-7 | 0,104 mm | 0,035 mm | 0,125 mm | 0,050 mm | 0,115 mm | 0,155 mm | 0,121 mm | 4,98 m |
Skannere
| Skanner | AS1 | AS1-XL | RS5 |
|---|---|---|---|
| Type | Blå laserlinje | Blå laserlinje | Rød laserlinje |
| Nøyaktighet | 0,013 mm ¹ | 0,134 mm ¹ | 0,028 mm (2σ) |
| Punkter per sekund | opptil 1,2 mill. | opptil 1,2 mill. | opptil 752 000 |
| Punkter per linje | maks 4000 | maks 4000 | maks 7520 |
| Bildefrekvens | maks 300 Hz | maks 300 Hz | maks 100 Hz |
| Linjebredde (midt) | 150 mm | 600 mm | 115 mm |
| Arbeidsavstand | 165 ± 50 mm | 700 ± 300 mm | 165 ± 50 mm |
| Minste punktavstand | 0,027 mm | 0,080 mm | 0,011 mm |
| Systemsertifisering | ja | ja | ja |
| Laserklasse | 2 | 2 | 2M |
| Beskyttelse | IP54 | IP54 | – |
| Arbeidstemperatur | 5–45 °C | 5–45 °C | 5–40 °C |
| Vekt | 0,4 kg | 0,46 kg | 0,4 kg |
Generelt (alle modeller)
- Arbeidstemperatur
- 5 til 45 °C
- Lagringstemperatur
- -30 til +70 °C
- Driftshøyde
- Opptil 2000 moh.
- Relativ luftfuktighet
- 10–90 % ikke-kondenserende
- Beskyttelse
- IP54
- Samsvarsmerking
- CE, FCC, IC
- Strøm
- 110–240 V
- Garanti
- 24 måneder, ti års servicegaranti
Modellnummeret viser serie og målevolum: 8530-7 = serie 85, 3,0 m målevolum, 7 akser. Målevolumet er det området der armen måler nøyaktig, ikke maksimal rekkevidde. E UNI – største tillatte lengdemålefeil. P SIZE – største tillatte probeavvik, størrelse. L DIA – største tillatte probeavvik, posisjon (repeterbarhet). P FORM – største tillatte probeavvik, form. E UNI, P SIZE, L DIA og P FORM iht. ISO 10360-12:2016. SSA – skannesystemets nøyaktighet, arm og skanner samlet (ISO 10360-8 Annex D). «–» betyr at skanneren ikke er tilgjengelig for denne modellen. ¹ P Form.Sph.1×25:ODS. Kilde: Hexagon Manufacturing Intelligence, Absolute Arm-brosjyre.
