Hexagon Absolute Scanner AS1-XL

Name: Hexagon Absolute Scanner AS1-XL
Brand: Hexagon

Skannersensor med opptil 600 mm skannelinje og opptil 1 meter arbeidsavstand for rask skanning av store flater, på både Absolute Arm og Absolute Tracker.

Be om tilbud Book demo

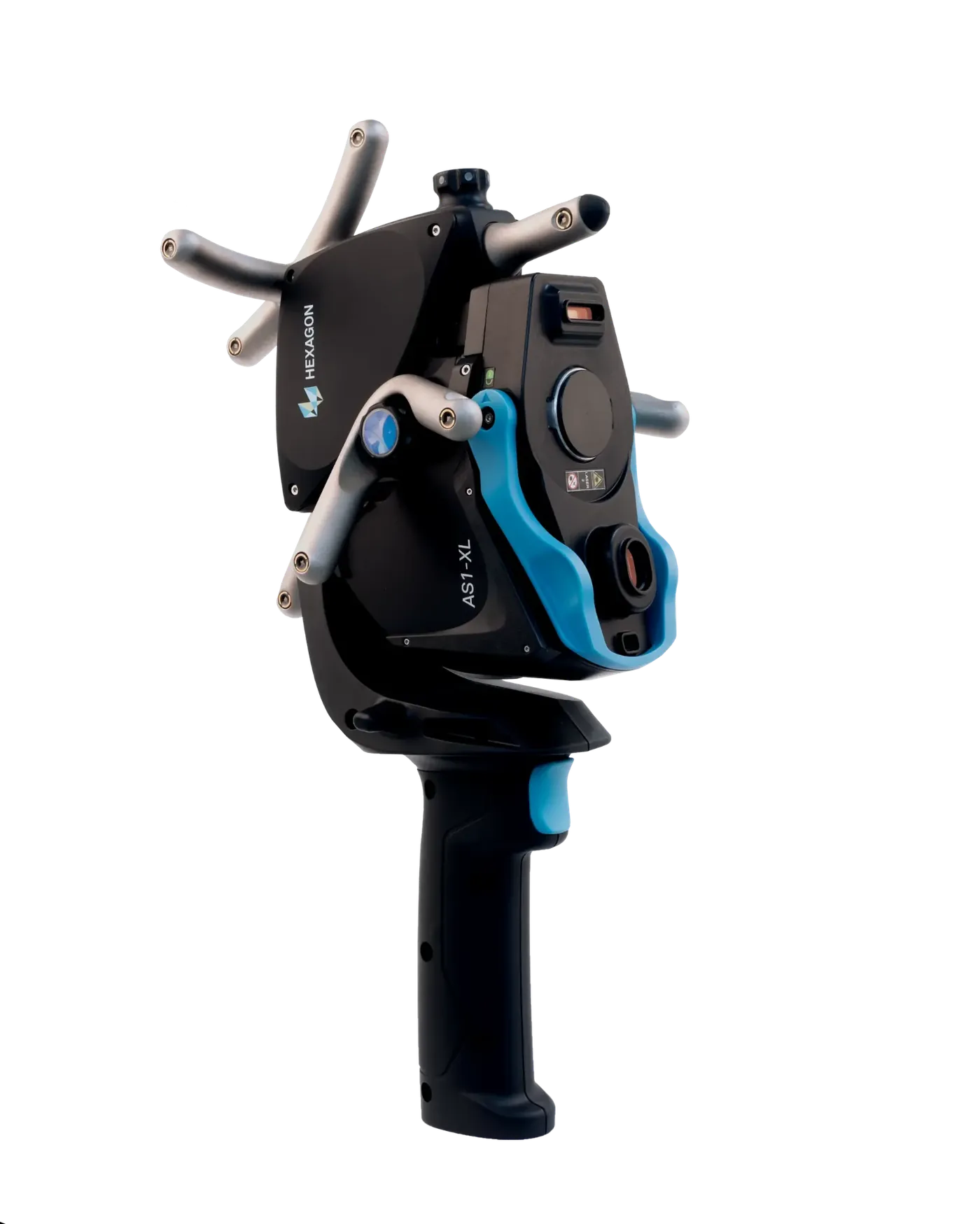

Absolute Scanner AS1-XL på håndholdt Absolute Positioner AP21

Oversikt

Ultrabred skanning av store flater

Absolute Scanner AS1-XL er laget for store deler og flater. Den ekstra brede skannelinjen på 600 mm gir langt færre skannepass over delen. Ved håndholdt bruk øker det operatørens hastighet og reduserer tretthet, og ved automatisering gir det enklere baneplanlegging for roboten og kortere måletid.

Arbeidsavstanden på opptil 1000 mm gir tilgang til skjulte og vanskelig tilgjengelige områder, og med SHINE-teknologi skanner AS1-XL nesten alle overflatetyper med standard eksponeringsinnstillinger, fra blanke svarte plastdeler til støpte karbonfiberkomponenter. Du trenger ingen spesiell opplæring, og forskjeller mellom operatører elimineres.

Skanneren monteres på en håndholdt Absolute Positioner AP21 for måling over store volumer med Absolute Tracker, eller på en Absolute Arm 7-akset for mindre oppgaver. Du bytter mellom plattformene uten ny justering.

Bruksområder

Skanning av stålkonstruksjoner
Måling av store paneler og flater
Storskala kontroll i produksjon
Vedlikehold og reparasjon av togvogner
Måling av store flater på verft
Robotisert inspeksjon

Bransjer

Energi og kraft
Verkstedindustri

Egenskaper

Teknologi og funksjoner

Ekstra bred skannelinje

Skannelinje på opptil 600 mm gjør digitalisering av store flater raskere og enklere.

Stor arbeidsavstand

Opptil 1000 mm avstand gir god tilgang til skjulte og vanskelig tilgjengelige områder.

Store datamengder

Opptil 1,2 millioner punkter i sekundet med lav støy, også på blanke materialer som ofte krever spray med andre skannere.

Høy måleraskhet

300 linjer i sekundet, uten at du må redusere linjebredden eller punktavstanden.

SHINE-teknologi

Avanserte algoritmer gir rene data på nesten alle overflater med standard innstillinger.

Metrologisk nøyaktighet

Nøyaktighet innenfor 0,15 mm gjør AS1-XL til riktig verktøy for større og mindre komplekse flater.

Lett

Veier bare 460 g, noe som reduserer tretthet, en av de vanligste årsakene til unøyaktige målinger.

Rask betjening

Bytt målingsprofil og kjør makroer direkte fra skanneren, med programmerbare hurtigknapper på AP21 eller OLED-berøringsskjermen på armen.

Avstandsveiledning

Laserprojisert avstandsmåler hjelper deg å plassere skanneren riktig i forhold til delen.

Klar for automasjon

Digital inn- og utgang i skannerens kontroller styrer robotbevegelser og skanning uten eget automasjonsgrensesnitt for lasertracker.

To plattformer og modulær

Bruk samme skanner på Absolute Tracker med AP21 eller på Absolute Arm 7-akset, uten ny justering. Det modulære designet gir enkel service og deling mellom team og steder.

Spesifikasjoner

Tekniske data

Tekniske data – AS1-XL

Nøyaktighet: 0,134 mm (P Form.Sph.1×25:ODS)
Punktrate: Opptil 1,2 millioner punkter/s
Punkter per linje: Maks 4000
Bildefrekvens: Maks 300 Hz
Linjebredde (midt): 600 mm
Standoff: 700 ± 300 mm
Minste punktavstand: 0,08 mm
Skannertype: Blå laserlinje
Laserklasse: 2
Beskyttelse: IP54
Arbeidstemperatur: 5–45 °C
Vekt: 0,46 kg

Sertifisering

Med Absolute Arm 7-akset: Skannesystemets nøyaktighet sertifisert iht. ISO 10360-8 Annex D
Med AP21 og Absolute Tracker: Spesifisert iht. ISO 10360-10

Se Absolute Arm 7-akset for skannesystemets nøyaktighet (SSA) per armmodell. Kilde: Hexagon Manufacturing Intelligence.

Tilbehør

Tilbehør til Hexagon Absolute Scanner AS1-XL

Probespisser og styli, batterier, kabler og kofferter og kalibrering og artefakter. Vi leverer originalt tilbehør og hjelper deg å finne det som passer.
