Håndholdt 3D-skanner med innebygd fotogrammetri som gir skanning uten målemerker på delen og høy nøyaktighet på store deler, opptil 6 meter.
Oversikt
Håndholdt 3D-skanner med innebygd fotogrammetri, uten målemerker på delen
MARVELSCAN er en håndholdt 3D-skanner som lar deg skanne det du vil, der du vil. Den kommer inn i skjulte områder og hulrom uten begrensninger i siktelinje, og tåler krevende produksjonsmiljøer med støy og vibrasjoner.

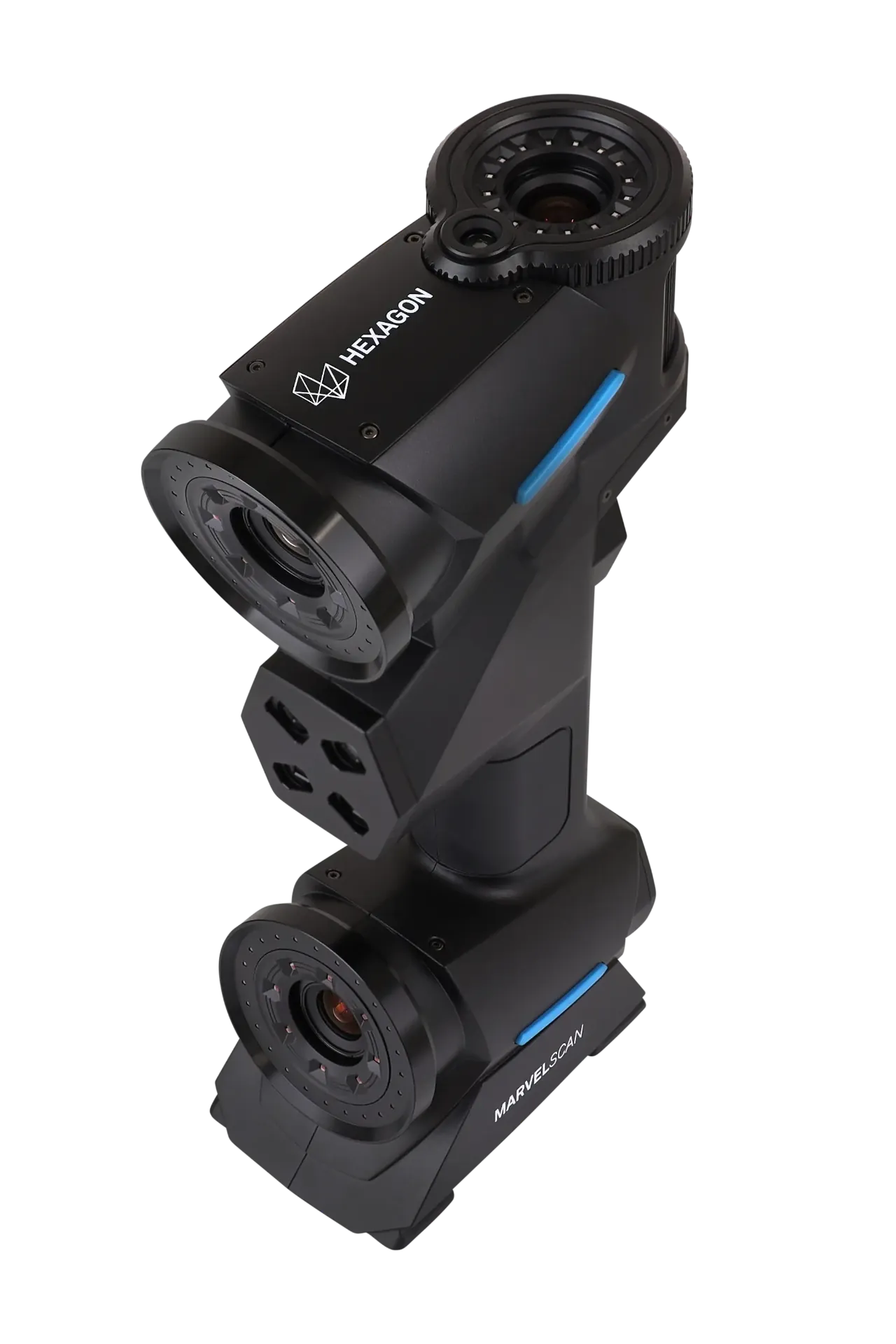

Det som skiller MARVELSCAN fra de andre skannerne i serien, er et ekstra topkamera med innebygd fotogrammetri. Ved hjelp av en egen målevegg kan skanneren referere målingen uten at du må sette målemerker på selve delen. Det er særlig nyttig for store eller ømfintlige deler og for gjentatte skanneprosesser.
Fotogrammetrien forbedrer også nøyaktigheten på større deler. Du kan bytte mellom skannemoduser underveis direkte fra håndtaket, og kombinere data fra ulike moduser i samme punktsky eller mesh.
Bruksområder
- Inspeksjon av store eller ømfintlige deler uten målemerker
- Gjentatt inspeksjon og serieproduksjon
- Skanning av hulrom og vanskelig tilgjengelige geometrier
- Inspeksjon av hull, spor og sirkulære detaljer
- Reverse engineering
- Automatisert inspeksjon
Bransjer
- Olje, gass og offshore
- Energi og kraft
- Verkstedindustri
Egenskaper
Teknologi og funksjoner
Innebygd fotogrammetri
Et ekstra topkamera og innebygd fotogrammetrisystem gir referering mot en egen målevegg.
Skanning uten målemerker
Ingen behov for å sette målemerker på delen, noe som sparer forarbeid og passer til ømfintlige og store deler.
Nøyaktighet på store deler
Fotogrammetrien øker nøyaktigheten markert på større deler, opptil 6 meter.
Hole flash capture
Måler flere sirkulære hull og spor samtidig, og gir rask inspeksjon av en av de vanligste utfordringene i industriell kontroll.
Skannemoduser
Standard, fin og enkeltlinje, i tillegg til kantdeteksjon og Hole flash capture. Bytt modus underveis direkte fra håndtaket, og kombiner resultatene i samme punktsky eller mesh.
Galaxy-modus
Dobbelt kamerasystem og innebygd algoritme gir kontroll på volumetrisk nøyaktighet ved å skanne en rektangulær målestav, også midt i en inspeksjonsoppgave.
Dynamisk skanning
Krever ingen fastspenning, og påvirkes ikke av støy og vibrasjoner i krevende omgivelser.
Stor arbeidsavstand
Skann lenger fra delen for enklere tilgang til hulrom og verktøy, og lavere kollisjonsrisiko i automatiserte løsninger.
Direkte tilbakemelding
Innebygd LED-tilbakemelding på håndtaket viser at du skanner riktig, uten å gå tilbake til skjermen.
Trådløs og klar for automasjon
Valgfri trådløs modul fjerner kabler og ekstern referansemaskinvare, og skanneren kan integreres enkelt i tredjeparts automatiserte inspeksjonssystemer.
Spesifikasjoner
Tekniske data
Skanning
- Skannemoduser
- Standard, enkeltlinje, fin, kantdeteksjon og Hole flash capture
- Målehastighet
- Standard og enkeltlinje: 2 100 000 pkt/s. Fin: 900 000 pkt/s
- Skanneområde
- Opptil 600 × 550 mm (enkeltlinje: 300 mm)
- Lyskilde
- 22 blå laserlinjer + 1 enkel blå laserlinje + 5 parallelle blå laserlinjer
- Oppløsning
- Opptil 0,02 mm
Nøyaktighet med målemerker (iht. VDI/VDE 2634-3)
- Nøyaktighet¹
- Opptil 0,02 mm
- Volumetrisk nøyaktighet, standard²
- 0,02 + 0,04 mm/m
- Volumetrisk nøyaktighet med målestav³
- 0,02 + 0,03 mm/m
- Volumetrisk nøyaktighet med fotogrammetri
- 0,02 + 0,02 mm/m
- Hullnøyaktighet⁴
- Opptil 0,03 mm
- Volumetrisk hullnøyaktighet⁴
- 0,03 + 0,04 mm/m
Nøyaktighet uten målemerker
- Volumetrisk nøyaktighet, standard
- 0,05 + 0,02 mm/m
- Volumetrisk hullnøyaktighet
- 0,06 + 0,02 mm/m
Innebygd fotogrammetri⁵
- Volumetrisk nøyaktighet
- 0,020 mm/m
- Gjennomsnittlig avvik
- 0,007 mm
- Dybdeskarphet
- 600–2500 mm
Arbeidsavstand
- Arbeidsavstand
- Standard og enkeltlinje: 300 mm. Fin: 150 mm
- Dybdeskarphet
- Standard og enkeltlinje: 450 mm. Fin: 150 mm
- Dybdeskarphet ved lengste avstand
- 550 mm
- Anbefalt delstørrelse
- 0,1–6 m
Fysisk og miljø
- Vekt
- 1,3 kg
- Mål
- 300 × 150 × 75 mm
- Arbeidstemperatur
- -10 °C til +40 °C
- Luftfuktighet
- 10–90 % ikke-kondenserende
- Kapslingsgrad
- IP50
Tilkobling og programvare
- Tilkobling
- USB 3.0 (trådløs modul som tillegg)
- Eksportformater
- .stl, .ply, .obj, .txt, .xyz, .asc og tilpassede formater
- Hexagon-programvare
- Inspire, PC-DMIS, DESIGNER, Geomagic, BendingStudio XT
- Tredjepartsprogramvare
- PolyWorks, Metrologic og annen programvare som leser punktskyer eller STL
¹ Probing error size (PS). ² Sphere spacing error (SSE). ³ Med rektangulær målestav (Galaxy-modus). ⁴ Hole flash capture-modus. ⁵ Målestav inngår i standardpakken. Hver skanner kontrolleres mot Hexagons Scanner Acceptance Test basert på VDI/VDE 2634-3. Kilde: Hexagon, offisielt datablad.
