Stasjonære laserskannere

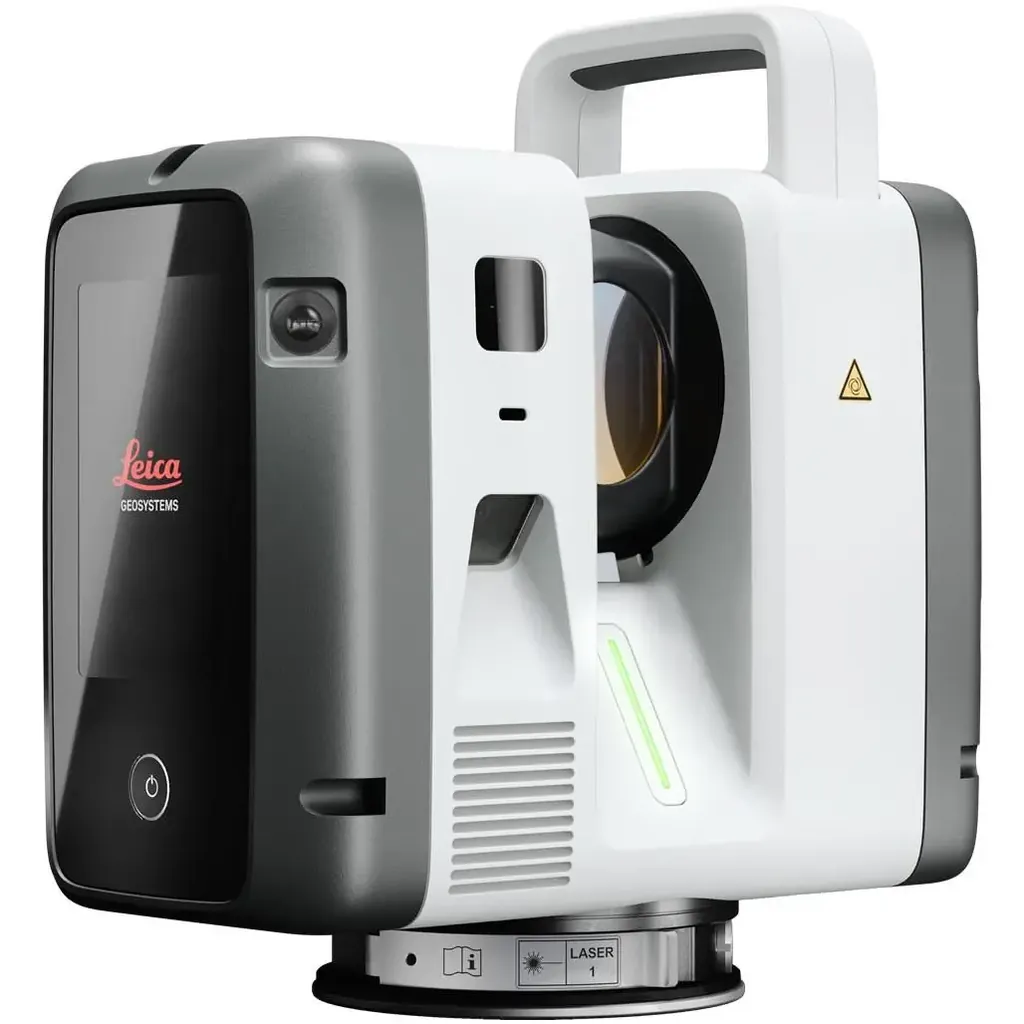

Leica RTC300 / RTC500 / RTC700
Leica RTC-serien er laserskannere med HDR-bilder, registrering i sanntid (VIS) og skysamarbeid i Cyclone FIELD 360. Du velger ytelsesnivået som passer prosjektene: RTC300, RTC500 eller RTC700.
Oversikt
Én konstruksjon, tre ytelsesnivåer
Leica RTC-serien samler skanning, programvare og skysamarbeid i en sammenhengende arbeidsflyt fra felt til kontor. Du fanger tette 3D-data, deler fremdriften underveis og holder felt, sky og kontor oppdatert.
Alle tre modellene har samme konstruksjon, bildesystem og programvare, men tre ytelsesnivåer: RTC300 for byggeprosjekter og raske omgivelser, RTC500 for oppmåling, bygg og anlegg, offentlig sikkerhet og infrastruktur, og RTC700 for store infrastruktur- og industrianlegg og krevende oppmåling med flere skannere.
Precinor leverer skanner, programvare, opplæring og support, og hjelper deg å velge riktig modell.
Bruksområder
- Dokumentasjon av eksisterende forhold på byggeplass
- Fremdriftsoppfølging
- Oppmåling og infrastruktur
- Industrianlegg og prosessanlegg
- Offentlig sikkerhet
- Store infrastrukturprosjekter
- Koordinerte operasjoner med flere skannere
Bransjer
- Store konstruksjoner
- Olje, gass og offshore
- Energi og kraft
Egenskaper
Teknologi og funksjoner
Tre ytelsesnivåer
RTC300 opptil 1 mill. punkter per sekund, RTC500 og RTC700 opptil 2 mill.
Visual Inertial System (VIS)
Sporer skannerens bevegelse og registrerer skannene automatisk i sanntid.
HDR-bilder
72 MP 6-kamerasystem tar sfærisk HDR-bilde, ferdig tonekartlagt på 30 sekunder.
Livelink skysamarbeid
Sanntidsforbindelse mellom felt og kontor og mellom team i Cyclone FIELD 360 og Hexagon GeoCloud.
Automatisk selvkalibrering
Kalibrerer seg under normal bruk, uten målemerker eller brukerinngrep.
Oppmålingsfunksjoner
Retningsetablering via Cyclone FIELD 360, med utvidet funksjonsutvalg på RTC700.
Robust
IP55, arbeidstemperatur fra -20 °C til +50 °C og støtsensor.
Spesifikasjoner
Tekniske data
Forskjeller mellom modellene
- Punkter per sekund
- RTC300: opptil 1 000 000. RTC500 og RTC700: opptil 2 000 000
- Rekkevidde
- RTC300: 85 m (min. 3,5 % albedo). RTC500: 85 m (3,5 %) og 130 m (8 %). RTC700: 85 m (3,5 %), 130 m (8 %) og 270 m (32 %). Minste avstand 0,5 m
- Full kuppelskanning med HDR
- RTC300: ca. 2 min 30 s. RTC500 og RTC700: ca. 1 min 40 s (6 mm @ 10 m)
- Oppløsning
- RTC300 og RTC500: 3, 6, 12, 25 mm @ 10 m. RTC700: 1,6, 3, 6, 12, 25 mm @ 10 m
- Områdeskanning (Area Scan)
- Kun RTC700: opptil 0,8 mm @ 10 m
- Oppmålingsfunksjoner (kun via Cyclone FIELD 360)
- RTC300 og RTC500: retningsetablering (resection) med målemerker fra full kuppelskanning. RTC700: oppstilling over kjent punkt, kjent baksikt, resection, traversering, målinger mot målemerker til 75 m og målemerker fra full kuppelskanning
Skanning (alle modeller)
- Avstandsmåling
- Høyhastighets time-of-flight med Waveform Digitising (WFD)
- Laserklasse
- 1 (IEC 60825-1, 2014-05), 1550 nm (usynlig)
- Stråledivergens
- 0,5 mrad (1/e², full vinkel), stråle 6 mm (1/e²) ved frontvindu
- Synsfelt
- 360° horisontalt / 300° vertikalt
- Vinkelnøyaktighet
- 10″
- Avstandsnøyaktighet
- 1,2 mm + 10 ppm
- Avstandsstøy
- 0,2 mm @ 10 m, 0,4 mm @ 50 m (enkeltskudd)
- 3D-punktnøyaktighet
- 1,5 mm @ 10 m, 3,8 mm @ 50 m
Bilder
- Kamera
- 72 MP 6-kamerasystem, 432 MPx rådata for kalibrert 360° × 300° sfærisk bilde (174 MPx oppløsning)
- Hastighet
- 30 s for fullt sfærisk tonekartlagt bilde uansett lysforhold
- HDR
- 5 eksponeringer tonekartlagt, med automatisk eksponering og hvitbalanse
Sensorer
- Visual Inertial System (VIS)
- Videoforsterket treghetsmåling sporer skannerens posisjon og bevegelse i sanntid
- Tilt
- IMU-basert med automatisk selvkalibrering. Nøyaktighet 3″ (oppreist/opp-ned, ±10° helning) og 1′ ved annen helning
- Øvrige sensorer
- GNSS og støtsensor
- Selvkalibrering
- Automatisk under normal drift, uten brukerinngrep eller målemerker. Status vises på skanneren
Betjening
- På skanneren
- 4,3″ kapasitiv berøringsskjerm, 480 × 800 fargedisplay
- Mobile enheter
- Leica Cyclone FIELD 360-app (iOS/Android) for full fjernstyring av skanneren, merking og oppmålingsfunksjoner
- Skysamarbeid (Livelink)
- Sanntidsforbindelse mellom felt og kontor og mellom team i Cyclone FIELD 360 og Hexagon GeoCloud
- Trådløst
- Integrert WLAN (802.11 a/b/g/n/ac/ax), 2,4 GHz og 5 GHz
- Datalagring
- 512 GB intern SSD
- Dataoverføring
- USB-C (USB 3.2 Gen2) til ekstern lagringsenhet
Design og fysisk
- Hus
- Aluminiumsramme og sidedeksler, ergonomisk håndtak på toppen
- Mål
- 121 × 240 × 254 mm
- Vekt
- 5,5 kg (uten batterier)
- Feste
- Hurtigfeste på 5/8″ tapp på lett Leica GST80-stativ, valgfri adapter for topografisk stativ og valgfri oppmålingsadapter
Strøm
- Internt batteri
- 2 × Leica GEB461 oppladbare Li-ion-batterier, typisk opptil 4 timer, 340 g per batteri
- Ekstern
- Leica GEB282 AC-strømforsyning
Miljø
- Arbeidstemperatur
- -20 °C til +50 °C
- Lagringstemperatur
- -40 °C til +70 °C
- Støv/vann
- IP55 oppreist (±15° helning), IP55 opp-ned med beskyttelsesdeksel (±15° helning)
- Luftfuktighet
- 95 %, ikke-kondenserende
Spesifikasjonene er hentet fra Leica Geosystems' datablad for RTC-serien (06.2026). Nøyaktigheter oppgis med 68 % konfidensnivå (GUM, JCGM 100:2008) og 89 % albedo, om ikke annet er oppgitt. Spesifikasjoner kan endres uten varsel. Kontakt Precinor for å finne riktig modell.
